SVG i dagens nettlesermarked

Petter Dahl Thunæs / Robin Smidsrød

Høgskolen i Vestfold / Vestfold University College

Problemstilling

• SVG mangler markedspenetrasjon
• Fremdeles ikke mulig å benytte uten omtanke
• Hvordan har Microsoft påvirket adopsjon av SVG?
• Alternativer til SVG

Modellapplikasjon:

• Generatorbibliotek for kake-/linje-/stolpe-diagram i SVG
• Grafisk brukergrensesnitt

Arbeidsmetodikk

• Smidig utvikling (agile)
• Sprinter
  • Planlegging i forkant
  • Oppfølging i etterkant
• Engelsk i programvare
  • Evaluering av tredjepart

Modellapplikasjon

• Bruk av mønstre i stor grad

• Gjenbruk (white-box)

• SVG-generatorbibliotek

  • Kakediagram
  • Stolpediagram
  • Linjediagram
  • Sirkeldiagram (scatter chart)

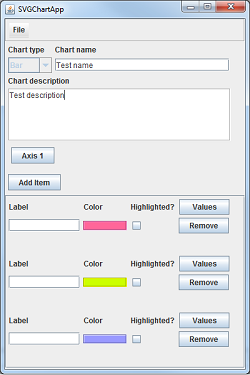

• Grafisk brukergrensesnitt

  • Fylle inn diagramdata
  • Lagre SVG-filer

• Lisensiering av kildekode

  • BSD

Prosessverktøy

• Utviklingsverktøy:
  • Java
  • Eclipse
  • Lang erfaring gjennom studietiden
• Prosjektstyring
  • LiquidPlanner.com
  • Gratis tilgang for klasseromsbruk
• Versjonskontroll
  • Git
  • GitHub.com
• Tekstproduksjon
  • Markdown / Template Toolkit
  • S5 slideshow
  • PrinceXML
  • Perl

Hva er SVG?

• 2D-grafikk (primært vektorbasert)
• Åpen standard fra W3C
• Gjenbruk av standarder
• Applikasjon i XML
• Deklarativ (som HTML)
• Støtter scripting (ECMAScript)
• DOM-støtte
• Animasjon
  • Deklarativ (SMIL)
  • Prosedyrebasert (scripting)

Ulike SVG-profiler, ulike formål

• Kompatibilitet for implementasjoner

• Ikke nødvendig å støtte hele standarden

• SVG Full

  • SVG Print
  • SVG Mobile
  • SVG Basic
    • SVG Tiny

• SVG Mobile adoptert av 3GPP

  • Mobile enheter, telefoner, PDA, etc.
• SVG Print adoptert av Canon, HP, Adobe og Corel

Medlemmer i SVG Working Group

Adobe Systems Inc., Apple, Inc., Canon, Inc., Cisco, ERICSSON, Ikivo AB, INSTITUT TELECOM, Microsoft Corporation, Mozilla Foundation, Opera Software, PTC-Arbortext, Quickoffice Inc, Rochester Institute of Technology, Samsung Electronics Co., Ltd., Telecom Italia SpA

Aktivitet på offentlige epostlister:

• W3C mest aktiv (66%)
• Opera ganske aktiv (15%)

• Canon viser initiativ (9%)

• Resten av medlemmene viser liten aktivitet

• Bare informasjon fra 2008-2010
  • Offentlig informasjon ikke tilgjengelig < 2008

Historisk bakgrunn

• Forgjengere: PGML, VML, HGML, DrawML, WebCGM
• Beslutning: Stiftelse av SVG WG
• Fra VML:
  • Kompakt sti-syntaks (path)
• Fra PGML:
  • Koordinatsystemet
  • Transformasjoner
  • Fargerom
  • Tekst
• Metadata kodet som XML-attributter, ikke som elementer
  • Gode støtte for semantisk separasjon
• Integrert støtte for hyperlenking

Utgivelser av SVG-standarden

• SVG 1.0
  • Godkjent 4. september 2001
• SVG 1.1
  • Godkjent 14. januar 2003
• SVG Mobile (Basic og Tiny) 1.1
  • Godkjent 14. januar 2003
• SVG Full 1.2
  • Sist oppdatert 13. april 2005 (ikke godkjent)
• SVG Print 1.2
  • Sist oppdatert 21. desember 2007 (ikke godkjent)
• SVG Tiny 1.2
  • Godkjent 22. desember 2008

Hvordan ser SVG ut?

• Applikasjon i XML
• XML namespace
  • http://www.w3.org/2000/svg
• Mimetype
  • image/svg+xml
• Filendelse
  • .svg
• Støtter komprimering
  • .svgz (gzip)
• Grafikk-primitiver
  • Linjer, polygon, rektangel, stier
  • Sirkel, ellipse, tekst, bitmap

Linje

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 350 350">
 <line x1="0" y1="0" x2="300" y2="300"
  style="stroke: rgb(99,99,99); stroke-width: 2;"
 />
</svg>

Sammenhengende linjer

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 1200 1200">
 <polyline
  fill="none"
  stroke="blue"
  stroke-width="10"
  points="  50,375
            150,375 150,325 250,325 250,375
            350,375 350,250 450,250 450,375
            550,375 550,175 650,175 650,375
            750,375 750,100 850,100 850,375
            950,375 950,25 1050,25 1050,375
            1150,375"
 />
</svg>

Polygon

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 350 350">
 <polygon points="220,100 300,210 170,250 123,234"
  style="fill: #cccccc; stroke: #000000; stroke-width: 1;"
 />
</svg>

Rektangel

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 300 300">
 <rect x="20" y="20" rx="10" ry="5" width="250" height="100"
  style="fill: red; stroke: black; stroke-width: 5; opacity: 0.5;"
 />
</svg>

Sti

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 400 400">
 <path d="M153 334
C153 334 151 334 151 334
C151 339 153 344 156 344
C164 344 171 339 171 334
C171 322 164 314 156 314
C142 314 131 322 131 334
C131 350 142 364 156 364
C175 364 191 350 191 334
C191 311 175 294 156 294
C131 294 111 311 111 334
C111 361 131 384 156 384
C186 384 211 361 211 334
C211 300 186 274 156 274"
  style="fill: white; stroke: red; stroke-width: 2;"
 />
</svg>

Sirkel

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 200 200">
 <circle cx="50%" cy="50%"
         r="50"
         stroke="black" stroke-width="2"
         fill="red" />
</svg>

Ellipse

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 200 200">
 <ellipse cx="50%" cy="50%" rx="50%" ry="25%"
  style="fill: rgb(200,100,50); stroke: rgb(0,0,100); stroke-width: 2;"
 />
</svg>

Tekst

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 300 300">
 <text x="10" y="20" style="font-family:sans-serif;font-size:24"
  >Stationary text</text>
 <text x="10" y="40" style="font-family:serif;font-size:24">Moving text
  <animateMotion path="M 10 40 L 200 40" dur="0.5s" fill="freeze" />
 </text>
</svg>

Filter

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
             xmlns:xlink="http://www.w3.org/1999/xlink"
     viewBox="0 0 300 300">
 <defs>
  <filter id="shadow">
   <feGaussianBlur in="SourceGraphic" stdDeviation="2" result="blur" />
   <feOffset in="blur" dx="3" dy="3" />
  </filter>
  <text id="text"
   x="10%" y="10%"
   font-family="sans-serif" font-size="150%"
   >Text with drop shadow
  </text>
 </defs>
 <use xlink:href="#text" filter="url(#shadow)" stroke="grey" />
 <use xlink:href="#text" stroke="black" />
</svg>

Animasjon

<?xml version="1.0" encoding="UTF-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg"
     viewBox="0 0 300 300">
 <rect
  x="20" y="20"
  rx="0" ry="0"
  width="250" height="100"
  fill="red"
  stroke="black" stroke-width="5">
  <animateColor attributeName="fill" attributeType="XML"
   from="red" to="yellow"
   dur="2s"
   fill="freeze"
  />
  <animate attributeName="rx" attributeType="XML"
   from="0" to="10"
   begin="2s" dur="2s"
   fill="freeze"
  />
  <animate attributeName="ry" attributeType="XML"
   from="0" to="10"
   begin="2s" dur="2s"
   fill="freeze"
  />
 </rect>
</svg>

Programvare med SVG-støtte

Programvare som kan produsere SVG-dokumenter

• Kommersiell programvare
• Fri programvare
• Utviklerverktøy

Kommersiell programvare

• Microsoft Visio
  • Overraskende god støtte
• Adobe Illustrator
  • Støtter SVG siden versjon 9
  • Utvidet SVG-støtte i versjon 12 (CS2)
  • Støtter avansert SVG-funksjonalitet som filtre, interaktivitet, typografi, hyperlenking
• CorelDRAW
  • Støtter SVG siden versjon 10 (2000)
  • Støtter static profile godt
  • Noen rariteter (skygger blir rendret som bitmap)
• Xara Xtreme
  • Støtter SVG siden versjon 3.2
  • Ikke komplett støtte (jobber med saken)

Fri programvare

• OpenOffice.org Draw
  • Støtter SVG siden 2002
  • Basert på Batik Toolkit
• Inkscape
  • Bruker SVG som primært filformat
  • Støtter omtrent hele SVG-standarden (1.1)
  • Unntakene er animasjon og noen filtre
• Scribus
  • Elementær støtte for SVG
  • Noen mangler i støtte av tekst-elementet
  • Eksport av SVG er godt støttet
  • Import av SVG fremdeles problematisk

Verktøy for utviklere

• Batik SVG Toolkit
  • Javabibliotek
  • Beste implementasjon på markedet
• Cairo
  • 2D-grafikk-bibliotek (C++)
  • Støtter mange programmeringsspråk
  • Gecko- og WebKit-motorene benytter Cairo
• Processing
  • Programmeringsspråk
  • Visuell kontekst
  • Bygd på toppen av JVM
  • Støtter import av SVG-primitiver

Nettlesere og SVG-støtte

• SVG har vært tilgjenglig lenge
• Stor variasjon i nettleserimplementasjoner

• Kan ikke garantere for utseende

• Internet Explorer har ingen støtte for SVG

  • Adobe SVG Viewer
  • Apache Batick SVG Toolkit

• Jeff Schillers implementasjonstest

• Firefox, Safari, Opera, Chrome, Internet Explorer

Dekningsgrad i implementasjonene

• Firefox - utgangspunkt for sammenligning

  • Text module - mangler symbolstøtte
  • Cursor module - egendefinert peker
  • Animation module - flere feil og mangler

• Opera har den beste implementasjonen

  • Video og lyd - mangler
  • Font module - mangler symbolstøtte

• Chrome og Safari - basert på WebKits SVG-implementasjon

  • Text module - mangler symbolstøtte
  • Filter module - mangler delvis
  • Animation module - bedre implementert enn Firefox
  • Font module - bedre enn andre nettlesere

Ikke støttet funksjonalitet

Funksjonalitet med feil

• Firefox - dårlig Font/Animation-implementasjon

  • Ikke mulig å animere element over tid
  • Ikke mulig å skalere eller rotere element
  • Ikke mulig å vise symboler og tegn

• WebKit - dårlig Cursor/View/Animate-implementasjon

  • Ikke mulig å definere egen peker
  • Ikke mulig å hente ut aktive elementer
  • Ikke mulig å animere element over tid
  • Ikke mulig å skalere eller rotere element

• Opera minst feil, best støtte

  • Spesialtegn i Font/Text-modulen
  • Font/Animation - best implementasjon i Opera

Ingen SVG-støtte i IE

• IE har aldri støttet SVG
• Tredjepartstillegg
  • Adobe SVG Viewer
  • Batik Plugin
• SVG WG deadlock
  • IE benytter VML
  • Nok med et grafikk-språk
  • IE team mer eller mindre nedlagt i 5 år
• Microsoft må revurdere strategi
  • Fallende markedsandeler for IE
  • EU-domstolen / monopol
  • Økt antall mobile enheter på markedet

Microsoft melder seg inn i SVG WG

• Januar 2010
• Positivt sjokk på webutviklere verden over
• Spørsmål fra media:
  • SVG-støtte i IE?
• Svar fra Microsoft:
  • Ingen kommentar

Microsoft IE9 vil støtte SVG

• Mai 2010
• Støtte for grunnleggende elementer i SVG 1.1

IE9 Preview SVG support:

• Most SVG document structure, scripting (eventing), and styling (inline and through CSS)
• Many presentation elements and their corresponding attributes and DOM, including:
  • paths
  • shapes
  • colors
  • transforms

Alternativer til SVG

• Flash har større brukermasse og markedsandel

• Flash er mer utbredt på nett

• SVG er internetts offisielle åpne standard for grafikk og animasjon (W3C)

• Flash og Silverlight har mange flere utviklere

• Flash har god funksjonalitet for video og lyd

• Det finnes ingen SVG-implementasjon uten mangler
• Vanskelig å ta i bruk for utviklere
• Microsoft har annonsert sin interesse for SVG

Adobe Flash

• Flash har lang fartstid

• Enkelt å lage spennende grafikk og animasjoner

• Flash er en multimedia-plattform

• Flash benytter vektor- og raster-grafikk

• Brukes til å lage interaktive og spennende nettsteder

• ActionScript, programmeringspråk for Flash

• Språket brukes til mer avanserte operasjoner

• Oppkobling av eksterne script, sende data, osv.

• Krever ekstern plugin fra Adobe

Fordeler med Flash

• Markedsdominerende, de fleste bruker Flash
• Samme utseende/rendering alltid garantert
  • Kun én implementasjon

Ulemper med Flash

• Flash har problemer med sikkerhet

• Trusteer bekrefter Flash som en synder når det kommer til sikkerhetshull

• Flash krever avanserte spesialverktøy

• Gratis og kommersielle verktøy er tilgjenglige

• Gratisverktøy holder ofte ikke mål

• Plugin kreves for kjøring av Flash-applikasjoner

• Adobe Flash er et proprietært prosjekt

Microsoft Silverlight

• Silverlight - Flash i Microsoft-innpakking
• Rammeverk for Microsoft-utviklere

• Kan lage grafikk, animasjoner, video og lyd

• Moonlight - kjører .NET-kode på BSD/UNIX-plattformen

• Utvikling i vanlig Microsoft-miljø (Visual Studio)

• Svært vanskelig å utvikle for med en tekstbehandler

Fordeler med Silverlight

• Microsoft-rammeverk for programvareutvikling
• Bredere fokus enn andre teknologier
  • Ikke bare tekst, grafikk, animasjon, osv.

Ulemper med Silverlight

• Silverlight-prosjekter krever stor filstruktur
• Vanskelig å sette sammen i tekstbehandler

• Krever kraftige utviklingsverktøy

• Krever tredjepartsprogramvare

Raphaël

• JavaScript-bibliotek som benytter SVG eller VML
• VML for Internet Explorer, SVG for andre nettlesere

• Fungerer i alle nettlesere

• Emulerer funksjonalitet som ikke funger i nettlesere

• Bruker SVG og VML
• Heller hjelpemiddel enn teknologi
• Verktøy for animasjon og grafikk på web

Fordeler med Raphaël

• Imperativt programmeringsfokus
  • Enklere å duplisere grafikk-elementer
  • Enklere å gjøre endringer
• Tar i bruk teknologi som allerede eksisterer i nettlesere

Ulemper med Raphaël

• Krever inkludering av JavaScript-bibliotek på nettsiden
• Krever JavaScript-støtte i nettleser
  • Tregere en innebygd grafikkstøtte
• Ekstra programvarelag

Microsoft VML

• Microsoft sitt språk for vektorgrafikk
• Benytter XML
• Deklarativt

• VML fungerer kun i Internet Explorer

• Proprietært

• Fremlagt for W3C, ble ikke godkjent
• Ingen videre utvikling
• Er fortsatt tilgjengelig i Internet Explorer 8

Fordeler med VML

• Eneste språk på linje med SVG for Internet Explorer
• Viser både grafikk og animasjon som SVG

• Fremdeles behov fordi Internet Explorer ikke har innebygd støtte for SVG

• Enkel XML-kode

• Trenger ingen avanserte verktøy
• Trenger ingen ekstra filer

• Kan komprimeres

• Mulig å konvertere mellom SVG og VML med f.eks. XSLT

Ulemper med VML

• Enda en teknologi å ta hensyn til
• Dynamisk generering av SVG eller VML krever komplisert kode
• Kun tilgjenglig i Internet Explorer
• Utviklingen av VML har stoppet

Konklusjon

• God utvikling siden 2001
• Tilgjengelig i mange produkter
• Microsoft/IE er ombord
• Webutviklere må fremdeles forholde seg til implementasjonsfeil
• VML, Flash og Silverlight kommer ikke til å forsvinne over natta
• Raphaël er en god kompatibilitetsløsning
• Svært positive fremtidsutsikter for SVG
• Om 3-5 år bør IE9 ha erstattet tidligere versjoner

Modellapplikasjonen

• Utfordrende
• Omfattende spesifikasjon
• Vanskeligheter
  • Koordinatsystemet
  • Transformasjoner
• God isolering av funksjonalitet
• Få eksterne avhengigheter
  • File
  • OutputStream
• Mønstre
  • Chain-of-Responsibility
  • Model-View-Controller

Sektordiagram

• En akse
  • Bue

• Utheving vha. forskyving

• Fargekoding

• Totalsum
• Plassering prosentanvisning

Stolpediagram

• En akse
  • Vertikal
  • Elementer horisontalt

• Utheving via filter

  • Skravering

• Elementverdier vertikalt

  • Rotering

Linjediagram

• To akser
  • Vertikal
  • Horisontal

• Utheving med glød

• Flere verdier per element

Sirkeldiagram

• Tre akser
  • Vertikal
  • Horisontal
  • Sirkelradius

• Utheving med glød

• Flere verdier per element

Brukergrensesnitt

• Benyttet CoR (Chain of Responsibility)-mønster
• Benyttet enkle layouts
• Benyttet statisk kontroller
• Henter og skriver data til API
• Benyttet MVC (Model-View-Controller)-mønster

SVG-generatorbibliotek

• Chart (interface)
• AbstractChart
• SVGRenderer (interface)
• AbstractSVGRenderer
• Range
• Item

• Value

• SectorChart

• BarChart
• LineChart
• ScatterChart

Utviklingsprosess

• Markdown + Git
  • God arbeidsflyt
• Perl-applikasjon for å bygge rapport og presentasjon
  • HTML
  • Konvertert til PDF
  • Bruker S5 slideshow mal
• Revisjonskontroll
  • All kildekode
  • Alle dokumenter
• Prosjektstyring
  • LiquidPlanner
  • God oversikt over risiko

Spørsmål?

• SVGChartApp
• SVGChartLibrary
